Multiswitche są dedykowane dla małych (4-16 gniazd) i średnich
(17-70gniazd) instalacji z dystrybucją sygnału pośredniej
częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche
są przeznaczone do pracy wewnątrz budynku.
|
|
![]() |
| |
MSR504 |
MSR508 |

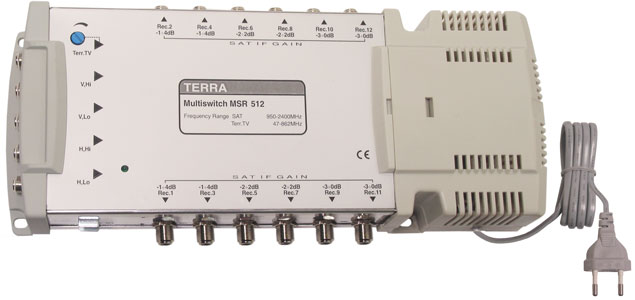

MSR512 |
MSR516 |
| Ilość wyjść |
4
|
8
|
12
|
16
|
| Zakres częstotliwości |
sygnał satelitarny |
0,95-2,4 GHz
|
| sygnał TV naziemnej |
4-862 MHz
|
| Wzmocnienie |
sygnał satelitarny |
Wyjścia 1-4 |
-1+4dB
|
| Wyjścia 5-8 |
- |
-2+-2dB
|
| Wyjścia 9-12 |
-
|
-3+-2dB
|
| Wyjścia 13-16 |
-
|
-4+-5dB
|
| sygnał TV |
Wyjścia 1-4 |
-7+-1,5dB
|
| Wyjścia 5-8 |
-
|
-8+-4dB
|
| Wyjścia 9-12 |
-
|
-9+-6,5dB
|
| Wyjścia 13-16 |
-
|
-10+-9dB
|
| Maksymalny poziom wyjściowy
dla sygnał satelitarnego (IMD3= 35 dB) |
92 dBuV
|
| Poziom wyjściowy
dla sygnału telewizji |
Wyjścia 1-4 |
92 dBuV
|
92 dBuV
|
92 dBuV
|
92 dBuV
|
| Wyjścia 5-8 |
-
|
89 dBuV
|
89 dBuV
|
89 dBuV
|
| Wyjścia 9-12 |
-
|
-
|
87 dBuV
|
87 dBuV
|
| Wyjścia 13-16 |
-
|
-
|
-
|
84 dBuV
|
| Wejście satelitarne |
>30dB
|
| Wyjście satelitarne |
>30dB
|
| Separacja
pomiędzy wejściami |
Terr/SAT |
>=30dB
|
| SAT/Ter |
>=40dB
|
| Napięcia na wyjściach |
H/Lo. H/Hi -18V; V/Lo,V/Hi -14V;
naziemna -12V
|
| Maksymalny
pobór prądu |
całość |
<0,8A
|
| 14V+12V |
<0,5A
|
| Pobór prądu z tunera |
<70mA
|
| Sygnały
sterujące |
V/Lo, H/Lo |
11,5-14,5V/0kHz,16,5-19V/0kHz
|
| V/Hi, H/Hi |
11,5-14,5V/22kHz,16,5-19V/22kHz
|
| Temperatura pracy |
-20 ° do +50 °
|
| Wymiary [mm] |
200x128x53
|
230x128x53
|
270x128x53
|
310x128x53
|
| Masa [kg] |
0,68
|
0,78
|
0,88
|
0,98
|
|
Źródło: www.terraelectronics.com
|
