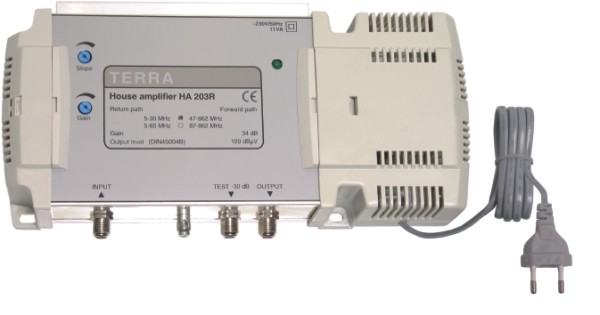

Wzmacniacz budynkowy HA203R65 Terra posiada
stopień końcowy wykonany z arsenku galu w układzie przeciwsobnym.
Kolejna nowością jest przedostatni stopień, gdzie zastosowano
układ scalony wykonany z SiGe (układ krzemowo-germanowy).
Takie rozwiązanie pozwala na znaczące zredukowanie zniekształceń
nieliniowych, zwłaszcza jeśli chodzi o zniekształcenia drugiego
rzędu.
Wzmacniacz posiada wbudowany tłumik, korektor
charakterystyki tłumienia kabla, wyjście testowe o tłumieniu
30 dB, pasywny kanał zwrotny oraz złącza typu F.
|
|
![]() |
|
Nazwa
|
HA203R65
|
|
Wzmocnienie [dB]
|
TV (87-862 MHz)
|
34
|
| |
kanał zwrotny (5-65 MHz)
|
pasywny
|
|
Nierównomierność charakterystyki
|
+/- 0.7 dB
|
|
Liczba wejść
|
1
|
|
Liczba wyjść
|
1+1 testowe
|
|
Regulacja wzmocnienia [dB]
|
0 - 20
|
|
Korekcja tłumienia kabla[dB]
|
0 - 18
|
|
Maksymalny poziom wyjściowy IMD3=60 dB
DIN45004B [dBuV]
|
120
|
|
Maksymalny poziom wyjściowy IMD2=60 dB
EN50083-3 [dBuV]
|
117
|
|
Tłumienie niedopasowania [dB]
(przy f>=47 MHz, tłumienie niedopasowania
maleje o 1,5 dB/oktawę)
|
> 14 dB
|
|
Współczynnik szumów, typowy [dB]
|
< 7
|
|
Pobór mocy
|
11 VA / 220 V / 50 Hz
|
|
Temperatura pracy [stopnie]
|
-20 - +50
|
|
Wymiary [mm]
|
243x120x53
|
|
Waga w opakowaniu [kg]
|
0.89
|
|
Źródło: www.terraelectronics.com
|
